מבנה שמיועד לשימור צריך תיעוד מסודר: בשלב התכנון תיעוד מקדים, ולהיתר בדרך כלל תיק תיעוד מלא. ריכזנו כאן מה נדרש בחלק של המדידה, לפי ההנחיות של מינהל התכנון ושל עיריות תל אביב, ירושלים וחיפה, ואיך סריקת לייזר עוזרת להכין אותו.
מה זה תיק תיעוד
המועצה לשימור אתרי מורשת מתארת את תיק התיעוד כ״תעודת הזהות של מבנה היסטורי״. זה המסמך המרכזי שעל בסיסו מחליטים אם לשמר מבנה ואיך. הוא כולל מחקר היסטורי, צילומים, הערכה של ערכי המבנה, סקר מצב ותוכניות מדידה מפורטות של המצב הקיים.
הנוהל של מינהל התכנון (נוהל 2008/1) מבחין בין שני מסמכים:
- תיעוד מקדים: לשלב התכנון. לפי הנוהל, ככלל לא נדרשת בו מדידה חדשה.
- תיק תיעוד: לתכנון המפורט, להיתר הבנייה ולתעודת הגמר. הוא מבוסס על תוכנית מדידה מעודכנת ומפורטת, וכולל גם סקר הנדסי וסקר מפגעים. מוסד תכנון יכול לקבוע אותו כתנאי להיתר, והוא מושלם רק לקראת מתן תעודת הגמר.
מתי הרשויות דורשות תיק תיעוד
- תל אביב-יפו: מחלקת שימור מבנים מגדירה את תיק התיעוד כ״המסמך היסודי והחשוב ביותר״. אישור התיק המלא הוא תנאי לדיון בוועדה המקומית, והעדכונים שלו בזמן הבנייה הם תנאי לטופס 4 ולתעודת הגמר. בעיר כ-2,000 מבנים לשימור, כמחציתם לפי תוכנית השימור תא/2650ב.
- ירושלים: העירייה מפרסמת רשימה של מתעדים והנחיות להכנת תיק תיעוד, שחלות על תב״ע, היתר, תוספות, שינויים פנימיים והריסה.
- חיפה: העירייה מפרסמת באתר שלה את ההנחיות של מינהל התכנון להכנת תיק תיעוד.
מה נדרש בחלק של המדידה
ההנחיות מגדירות אילו שרטוטים נדרשים ובאיזה קנה מידה. ההבדלים בין הרשויות לא גדולים, אבל כדאי להכיר אותם לפני שמזמינים מדידה:
| שרטוט | מינהל התכנון | תל אביב | ירושלים |
|---|---|---|---|
| מפה טופוגרפית | 1:250, מאושרת במחלקת המדידות העירונית | 1:250, חתומה על ידי מודד מוסמך | 1:250, עם שם המודד ותאריך המדידה |
| תוכניות, חזיתות וחתכים | 1:50 | 1:100 (חזית מסחרית 1:50, חתכי מרפסות 1:25) | 1:100 |
| פרטים | 1:20 לפחות | 1:20, ופרטים מוגדלים עד 1:5 | 1:25 עד 1:10; פרטים מוגדלים 1:5 או 1:2 |
עוד דרישות שחוזרות בהנחיות:
- שרשראות מידות ומפלסים אבסולוטיים (תל אביב).
- שרטוט מדויק של שורות האבן, ומידות סרט (ירושלים).
- שרטוט ממוחשב והגשה דיגיטלית.
- תיאום בין המודד למתכננים: לפי מינהל התכנון, החתכים נקבעים לפי הגדרת האדריכל.
ההנחיות מתעדכנות מדי פעם. לפני שמתחילים, בדקו את המהדורה העדכנית באתר הרשות, ותאמו את ההיקף עם אדריכל השימור.
איפה סריקת לייזר נכנסת
ההנחיות בישראל מגדירות את התוצרים, ולא את שיטת המדידה. סריקת לייזר מאפשרת להגיע לתוצרים האלה בדיוק ובמהירות, במיוחד במבנים עם קשתות, עיטורים, קירות לא ישרים ופרטים בגובה.
בעולם זו כבר שיטת עבודה מקובלת. שירות הפארקים הלאומיים בארה״ב סורק כמעט בכל פרויקט תיעוד, ומשלים את הסריקה במדידה ידנית; התוצר שהוא מגיש הוא שרטוטים מדודים, ולא הסריקה עצמה. גם Historic England הבריטית מפרסמת הנחיות לסריקת לייזר של מבני מורשת.
כך אנחנו עובדים: סורקים את המבנה, משרטטים ממנו את התוכניות, החזיתות, החתכים והפרטים, ומוסרים שרטוטים מוכנים לתיק. ענן הנקודות נשאר תיעוד של המבנה כפי שהיה לפני העבודות.
מי עושה מה
| מי | מה |
|---|---|
| אדריכל השימור | מכין את תיק התיעוד: מחקר היסטורי, הערכת ערכים והמלצות לשימור |
| חברת המדידה (אנחנו) | תוכניות, חזיתות, חתכים ופרטים של המצב הקיים, ענן נקודות וסיור 360° |
| מודד מוסמך | מפה טופוגרפית חתומה (אפשר להזמין דרכנו, כתוספת לפרויקט מדידה שלנו) |
| מהנדס | סקר הנדסי וסקר מפגעים |
דוגמאות מהשטח

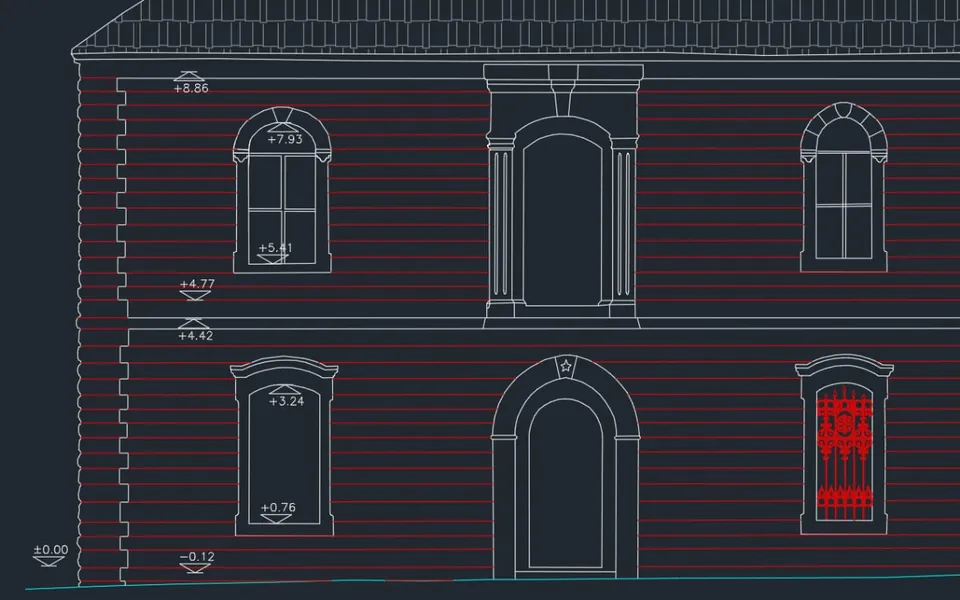

- בית היתומים הספרדי בירושלים, שנבנה ב-1902, נמדד כחלק מתיק התיעוד לקראת פרויקט נדל״ן במתחם. מדדנו את חלוקת האבנים, הסורגים, העיטורים והקרניזים שמעל החלונות ועל העמודים.
- ארמיוני ביוון: מתחם נטוש בן כ-150 שנה, שסרקנו ומידלנו ב-Revit עבור אדריכלים בישראל, כבסיס לתכנון השיפוץ.
- ממגורות דגון בחיפה: סריקה של המבנה המרכזי, הגשרים והמבנים שנוספו לאורך השנים, לתיעוד המבנים במתחם ולתכנון השיפוץ והשימור שלהם.
רשימת בדיקה לפני שמזמינים מדידה
- בדקו איזה סוג תיעוד נדרש: תיעוד מקדים או תיק תיעוד מלא.
- הורידו את ההנחיות העדכניות של הרשות.
- הגדירו עם אדריכל השימור אילו חזיתות, חתכים ופרטים צריך, ובאיזה קנה מידה.
- בדקו אם נדרשת מפה טופוגרפית חתומה. אפשר להזמין אותה דרכנו, כתוספת לפרויקט מדידה שלנו.
- תאמו גישה לכל חלקי המבנה, כולל גג, מרתף וחללים נעולים.
צריכים מדידה לתיק תיעוד? קראו על השירות שלנו, או השאירו פרטים ונחזור אליכם.
