Scan to BIM: מודל רוויט של המצב הקיים
סורקים את המבנה בלייזר ובונים ממנו מודל Revit של המצב הקיים, כדי שהאדריכלים, המהנדסים והיועצים יתכננו על אותו בסיס, שנבדק מול ענן הנקודות.
סריקת לייזרבסיס מדויק למודל
מודל Revitקירות, רצפות, פתחים ומערכות
רמת פירוט מוגדרתLOD לפי מטרת המודל
שרטוטים מהמודלתוכניות, חזיתות וחתכים
השירות
מה זה Scan to BIM
Scan to BIM הוא תהליך שבו מבנה קיים נסרק בסורק לייזר, וענן הנקודות משמש בסיס לבניית מודל BIM, בדרך כלל בתוכנת Revit. המודל בנוי מאלמנטים: קירות, רצפות, תקרות, פתחים, מדרגות ומערכות, במידות ובמיקום שנמדדו בפועל.
על המודל אפשר לתכנן שיפוץ, תוספת או חיזוק, להפיק ממנו תוכניות, חזיתות וחתכים, ולתאם בין היועצים בקובץ אחד במקום בכמה שרטוטים שלא תמיד מתאימים זה לזה.
רמת פיתוח
מה נכנס למודל: רמות LOD
LOD (Level of Development) מגדיר את רמת הפיתוח והאמינות של האלמנטים במודל, כלומר על איזה מידע אפשר להסתמך. בפרויקטי Scan to BIM נגדיר איתכם מראש את ה-LOD, ובנפרד גם את דרישות הדיוק של המודל ביחס לענן הנקודות, כדי שהמודל יתאים למטרה ולא יעלה יותר מהנדרש.
| רמה | מה נכלל, בקיצור | שימושים אפשריים, בהתאם לדרישות הפרויקט |
|---|---|---|
| LOD 200 | מעטפת, קירות, רצפות וגגות בצורה כללית | תכנון ראשוני ובדיקת היתכנות |
| LOD 300 | אלמנטים במידות ובמיקום מדויקים: קירות לפי עובי, פתחים, מדרגות, קורות ועמודים | תכנון מפורט, היתרים ושיפוץ |
| LOD 350 | פרטים נוספים, חיבורים ומערכות לפי הגדרה: צנרת, תעלות וקונסטרוקציה | תיאום מערכות וביצוע |
LOD מוגדר ברמת האלמנט, ואינו כשלעצמו הגדרת דיוק או שלב תכנון. ההגדרות מבוססות על מפרט LOD של BIMForum, בקיצור ובפישוט.
תוצרים
מה מקבלים
-
מודל Revit
מודל מסודר לפי קומות, עם אלמנטים שאפשר להמשיך לתכנן עליהם.
-
תוכניות, חזיתות וחתכים
שרטוטים שמופקים מהמודל, גם ב-DWG וב-PDF.
-
ענן הנקודות
הסריקה עצמה, כדי לבדוק ולהשוות מול המודל בכל שלב.
פורמטים וציוד
קבצים וציוד
-
מודל BIM
RVT (בגרסת Revit שאתם עובדים בה), ו-IFC לעבודה בתוכנות אחרות.
-
שרטוטים
DWG ו-PDF: תוכניות, חזיתות וחתכים שמופקים מהמודל.
-
ענן נקודות
E57 (פורמט פתוח) ו-RCP/RCS (ל-Autodesk ReCap ול-Revit).
-
רמות פירוט
LOD 200 עד LOD 350, כולל מערכות (צנרת, תעלות וקונסטרוקציה) לפי הגדרה מראש.
-
ציוד

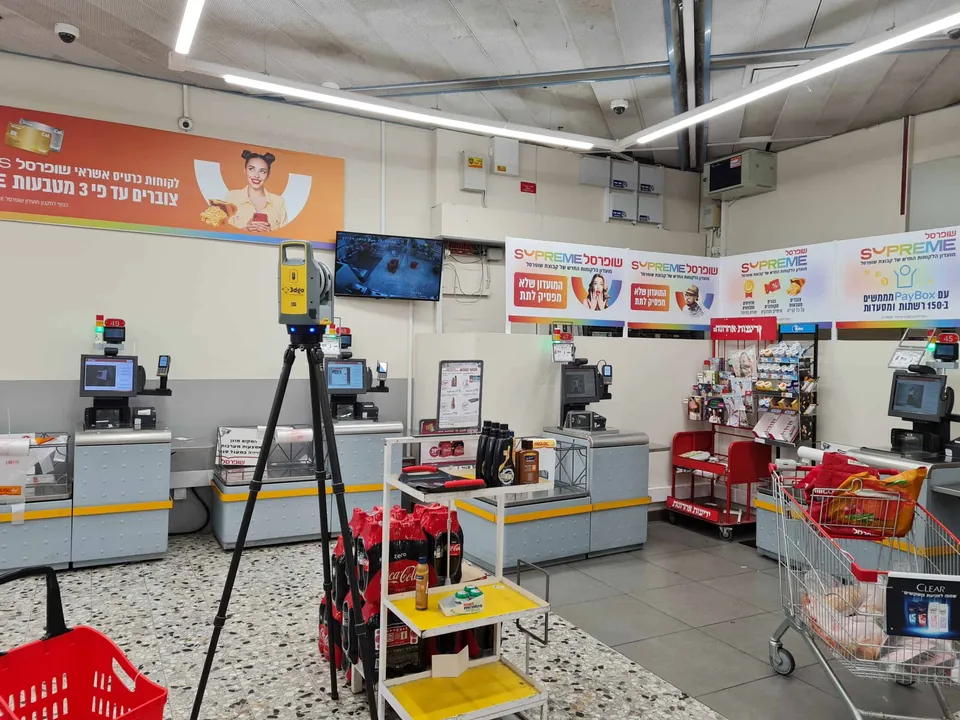

סורק לייזר תלת-ממדי Trimble X7.
מתי זה משתלם
פרויקטים שמרוויחים ממודל BIM
-
שיפוץ ותוספת
תכנון על בסיס המצב הקיים, בלי הפתעות בזמן הביצוע.
-
חיזוק מבנים
מודל אחד שהקונסטרוקטור, האדריכל והיועצים עובדים עליו.
-
מבני ציבור ושימור
מבנים מורכבים עם הרבה מפלסים, קשתות ופרטים.
-
תעשייה ומערכות
מבנים עם הרבה צנרת ומערכות, שבהם כל שינוי צריך תיאום.
מהשטח
מודלים שבנינו ממצב קיים
-

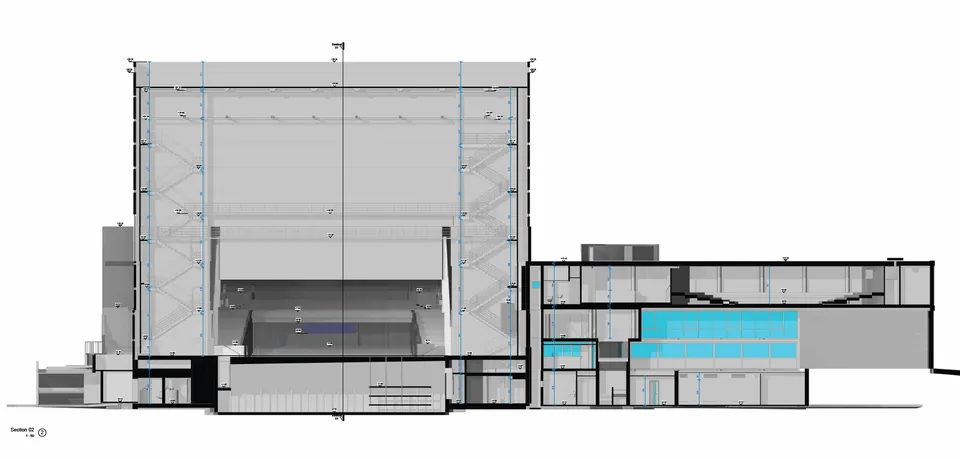

תיאטרון חיפה, מדידות לקראת שיפוץ
תיאטרון חיפה, התיאטרון העירוני הראשון בישראל, עמד לפני שיפוץ כללי. סרקנו את כל 8,000 המ״ר של המבנה בזמן הפעילות השוטפת, ומסרנו מודל Revit לתכנון.
לפרויקט -

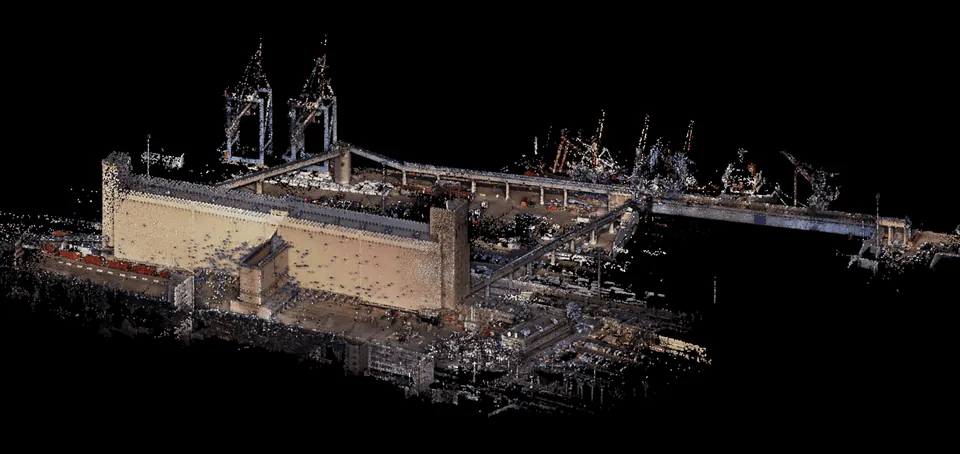

ממגורות דגון חיפה
ממגורות דגון בחיפה הן המסוף שאליו מגיעים רוב הגרעינים המיובאים לארץ. בשבועיים של השבתה סרקנו מעל 70,000 מ״ר, ומסרנו מודל Revit ושרטוטים מפורטים.
לפרויקט -
ארמיוני, יוון
ביוון, כמו בארץ, שימור מבנה מחייב תיק תיעוד עם תוכניות מדידה מפורטות. סרקנו מתחם נטוש בן 150 שנה בארמיוני, ובנינו מודל Revit לתכנון השיפוץ.
לפרויקט -

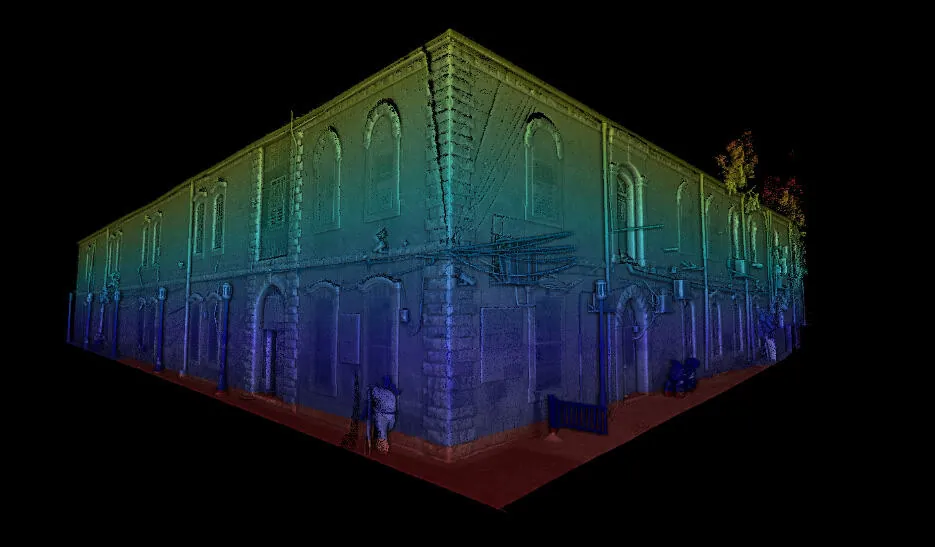

בית היתומים בירושלים
בית היתומים הספרדי בירושלים נבנה ב-1902 ומיועד לשימור. מדדנו את כל המבנה, כולל חלוקת האבנים, העיטורים והקרניזים, לתיק התיעוד ולעבודות השימור.
לפרויקט
תהליך העבודה
מסריקה למודל
- 01
מגדירים היקף
מה ימודל, באיזו רמת פירוט, ובאיזו גרסה של Revit.
- 02
סורקים
סריקת לייזר של כל החללים, החזיתות והמערכות שנכללים בהיקף.
- 03
ממדלים
בונים את המודל על גבי ענן הנקודות, קומה אחרי קומה.
- 04
בודקים ומוסרים
בודקים את המודל מול הסריקה ומוסרים מודל, שרטוטים וענן נקודות.
שאלות נפוצות
שאלות על Scan to BIM
מה ההבדל בין מודל BIM לשרטוט DWG?
שרטוט DWG הוא קווים על דף. מודל BIM בנוי מאלמנטים שיודעים מה הם: קיר, דלת, רצפה. אפשר לחתוך אותו בכל מקום, להפיק ממנו תוכניות וכמויות, ולעבוד עליו יחד עם יועצים אחרים.
באילו פורמטים מקבלים את המודל?
RVT בגרסת Revit שלכם, ו-IFC לעבודה בתוכנות אחרות. בנוסף מקבלים שרטוטי DWG ו-PDF, ואת ענן הנקודות ב-E57 וב-RCP.
באיזה סורק אתם עובדים?
Trimble X7, סורק לייזר תלת-ממדי שמיועד למבנים. הסריקות מחוברות זו לזו לענן נקודות אחד של כל המבנה.
אילו רמות LOD אתם ממדלים?
מ-LOD 200 ועד LOD 350, כולל מערכות. את הרמה מגדירים מראש לפי מטרת המודל.
צריך מודל BIM, או שמספיקות תוכניות?
לשיפוץ דירה מספיקה בדרך כלל תוכנית DWG ו-PDF, ולפי הצורך מודל סקצ׳אפ (מדידת דירה). מודל BIM משתלם במבנים גדולים, בפרויקטים עם הרבה יועצים ובמבנים שיעברו כמה שלבי תכנון. נשמח לייעץ לפני שמזמינים.
כמה עולה Scan to BIM?
המחיר תלוי בשטח, במורכבות המבנה וברמת הפירוט. שלחו פרטים ונחזור עם הצעת מחיר.
צריכים מודל של מבנה קיים?
ספרו לנו על המבנה ועל מטרת המודל, ונציע היקף ורמת פירוט מתאימים.
עוד תחומים
שירותים נוספים
-

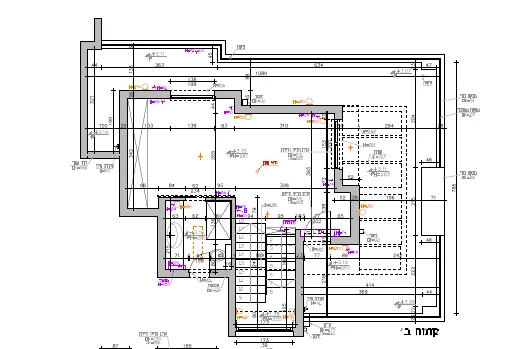

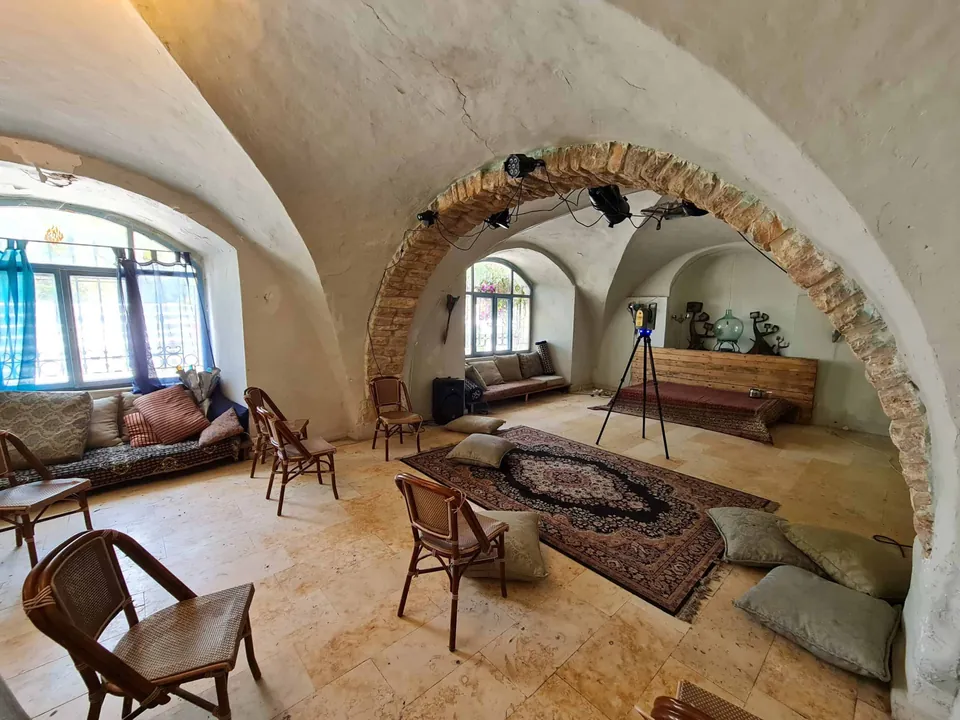

מדידת דירה ועיצוב פנים
מדידת דירה בסריקת לייזר לפני שיפוץ ועיצוב: תוכנית DWG ו-PDF וסיור 360°. 12 ₪ למ״ר לפני מע״מ (מינימום 1,500 ₪), ומסירה עד 7 ימי עסקים
לפרטים -
סריקה תלת מימדית למבנים
סריקת לייזר של מבנים שלמים: ענן נקודות צבעוני, תוכניות, חזיתות וחתכים, מודל תלת ממד וסיור 360°. מדירה אחת ועד מתחמי תעשייה
לפרטים -

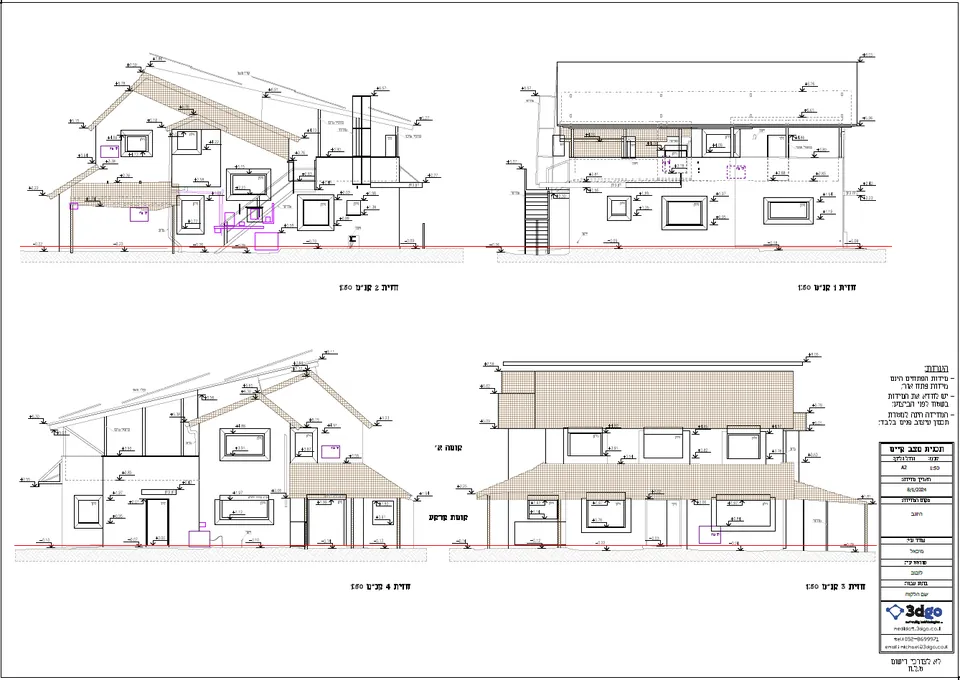

מדידות להיתרי בנייה
מדידה אדריכלית להכשרת חריגות בנייה ולתוספות בנייה, כולל ממ״דים, מרפסות ופרויקטים של חיזוק והתחדשות עירונית
לפרטים -
מדידות ותיעוד לשימור מבנים
מדידה לתיק תיעוד ולבקשה להיתר במבנים לשימור, להגשה למחלקת השימור ברשות המקומית. בהכנת התוצרים אנחנו נכנסים לפרטים החשובים לשימור
לפרטים -
מדידות לרישוי עסקים
מדידה המיועדת לצורך קבלת רישיון עסק, ומתאימה גם ליועצי בטיחות, כיבוי אש ויועצי נגישות
לפרטים -

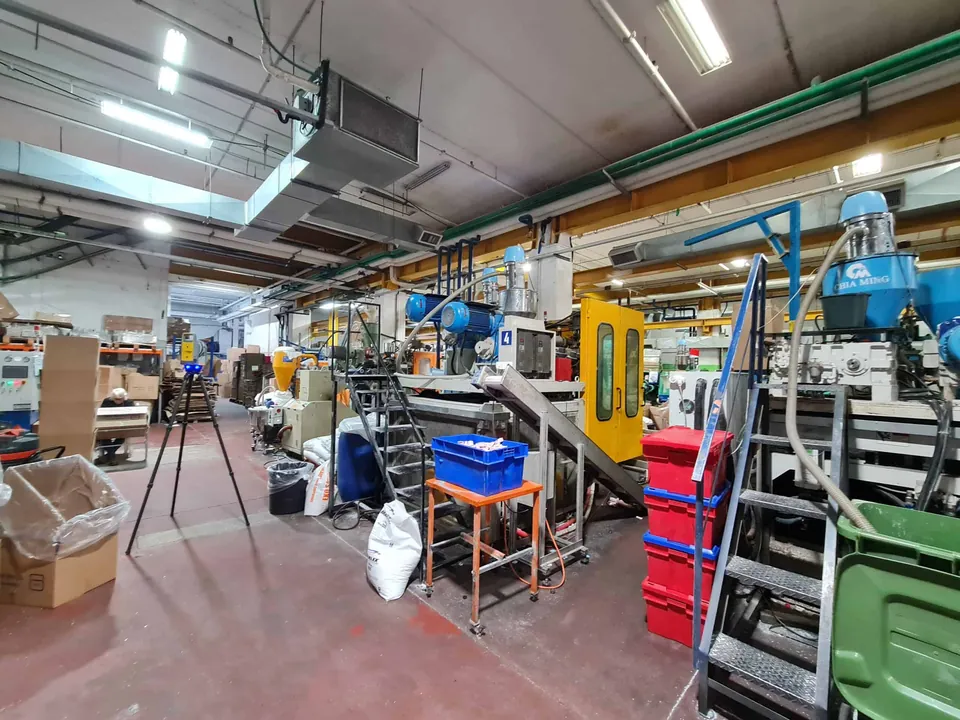

מדידה למפעלים ומעבדות
